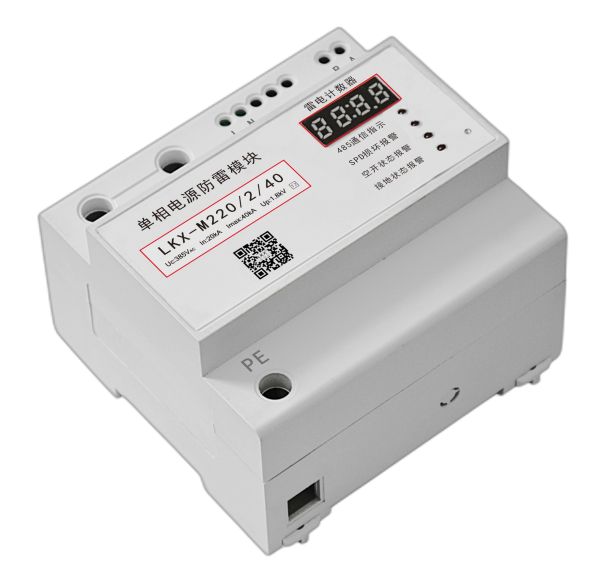

智能一體化單相電源防雷模塊 220V 20KA 40KA 60KA 80KA 100KA

■產品用途

標稱放電電流為60kA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

產品具備SPD狀態監測、空開狀態監測和接地狀態監測功能，可通過485通信連接。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 可通過485通信連接

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護?！?能監控SPD、空開、接地狀態，具備聲光報警功能。

● 準確記錄雷擊次數及產品內部溫度

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

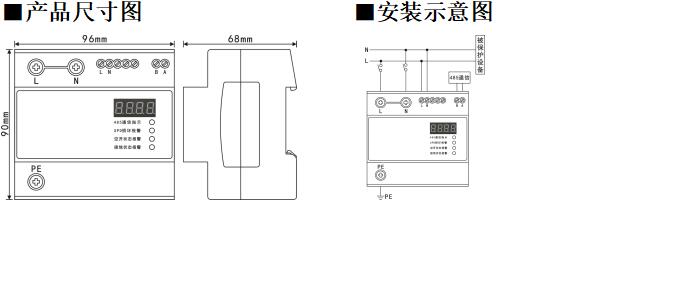

● 安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，A、B為485數據通訊接口，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后，檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障報警顯示燈。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式）。連接線要求牢固可靠，且要求短、粗、直。
