■產品用途

LKX-JDM型系列接地模塊是一種以導電非金屬材料為主的接地體，它由導電性、化學穩定性好的非金屬材料、金屬接地體、電解質和吸濕劑組成。主要應用范圍：

● 發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地。

● 貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。

● 各種高層建筑、名勝古建筑、高大紀念塔等防雷接地。

● 石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地

■工作原理

雷科星接地模塊內含穩定的導電成份、金屬鈍化防腐劑、保水劑等。將它埋設于地下，能與土壤緊密接觸，擴大散流截面積，在地下形成一個電阻率變化平緩的低電阻區域，使整個地網接地電阻顯著降低。

■產品特點

● 本接地模塊采用性能穩定的非金屬導體材料作為模塊的導電介質，其導電性不受季節影響；

● 能吸濕保濕、能保持與土壤有效接觸，接地電阻低；

● 在高土壤電阻率地區，能有效降低地網接地電阻；

● 耐大工頻和沖擊電流沖擊，電阻穩定；

● 耐腐蝕、無毒，使用壽命長達30年，安裝簡便；

● 能經受-40℃的低溫，北方高寒地區同樣適用。

■技術指標

型號：LKX-JDM

規格：（扁形、10kg）、（扁形、20kg）、（扁形、23kg）、（方形、20kg）、（圓形、20kg）、（電解離子式、10kg）

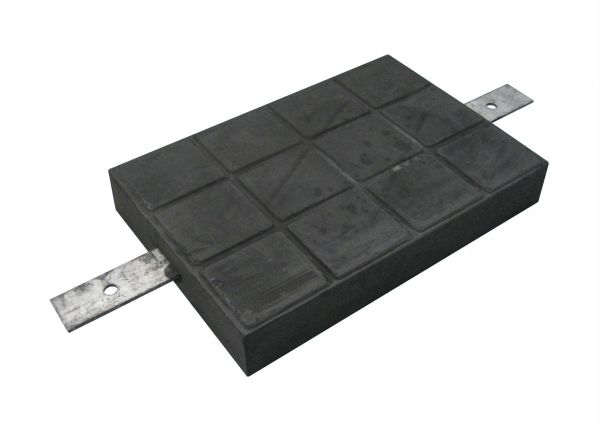

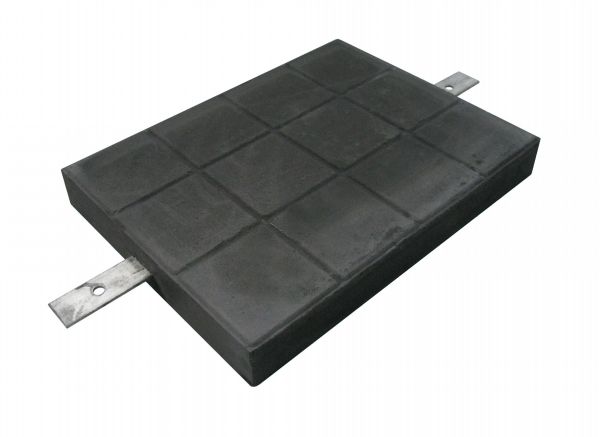

外觀尺寸：扁形、10kg：350×240×60mm

扁形、20kg：450×350×60mm

扁形、23kg：500×400×60mm

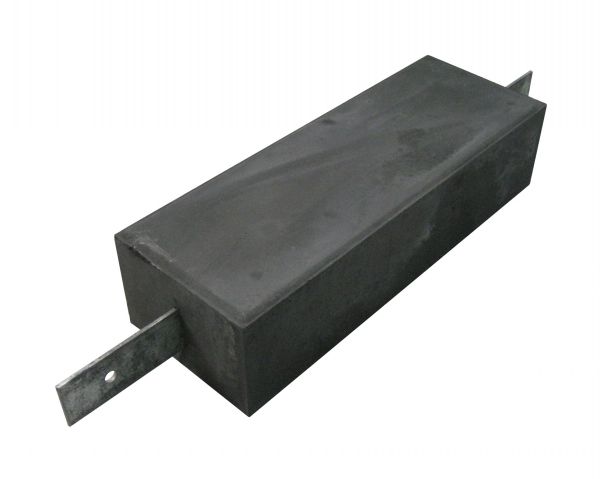

方形、20kg：480×170×120mm

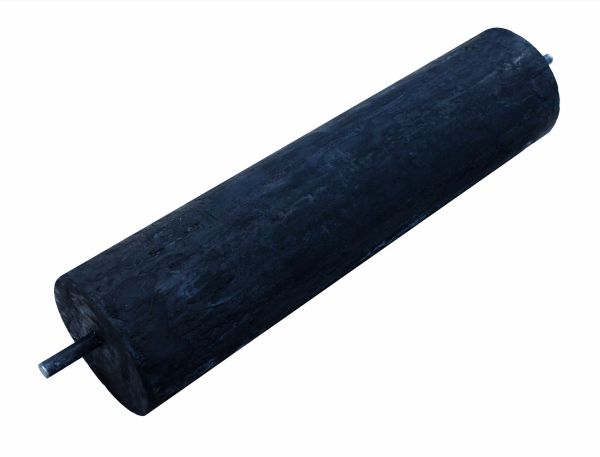

圓形、20kg：Φ150×800 mm

電解離子式、10kg：500×200×55 mm

室溫下電阻率：≤3Ω·m。

工頻接地電阻：8.2Ω(土壤電阻率取長沙市郊區典型土質52Ω·m )。

估算式： Rj≈0.16ρ（Rj為單個模塊接地電阻；ρ為土壤電阻率）。

■用量計算

根據多年在不同區域不同行業使用接地模塊建造地網的實踐經驗，結合科學的地網降阻理論，總結出如下接地模塊用量計算公式：n=K·ρ/（Rn·η）計算結果是小數時四舍五入后取為整數。

式中：n—接地模塊數量。

ρ—土壤電阻率。

K—模塊接地系數，取值范圍是0.11～0.16，土壤電阻率越大，K取值越小。

Rn—地網設計所要求的接地電阻值。

η—接地模塊利用系數，取值范圍是0.6～0.9，模塊數量越多，η取值越小。

各系數之間的取值關系通常可參考下表：

■施工方法

1、接地模塊要根據設計要求進行埋設，可垂直埋設，也可水平埋設。埋置深度不小于0.8米。

2、為減小接地模塊間互相影響，埋設間距盡量不小于3米，特殊情況間距可以適當減少。

3、模塊極芯相互并聯或與地線連接時，必須焊接，焊接長度為連接體寬度的2倍以上。

4、應在焊接處清除焊渣，并涂上防腐導電漆或瀝青漆。

5、回填土應適量灑水，分層夯實，待模塊充分吸濕（24小時）后測量接地電阻。

■注意事項

● 貯存模塊應保持一定濕度，避免高溫、干燥、曝曬。

● 運輸和安裝時，應避免機械力損傷模塊。

● 在寒冷地區，模塊應埋在凍土層以下。
